Prinsip Kerja Routing (Teknologi Routing AIJ) Kelas 11 TKJ



Teknologi Routing

Kompetensi Dasar

-          Memahami proses routing

-          Mengkaji jenis-jenis routing



A.      Prinsip Kerja Routing



Materi yang ditulis tentang cara sebuah perangkat mengirim paket data keperangkat lainnya, dengan media jaringan dengan standar protocol tertentu, misalnya OSI. Bagaimana jika data yang dikirimkan ternyata memiliki tujuan diluar jaringan local? Tentu saja dibutuhkan sebuah aturan agar data tersebut dapat sampai tujuan dengan baik. Teknik yang digunakan adalah Routing, sedangkan perangkat yang melakukan routing disebut dengan router.

Apa itu Routing? Mekanisme secara sederhananya adalah Tindakan meneruskan paket jaringan dari sumber jaringan berbeda menuju kejaringan lainnya. Peran penting yang harus dikerjakan dalam proses routing untuk berhasil sampai pada tujuan antara lain sebagai berikut:

1.      Kapan paket yang masuk dalam perangkat akan di-routingkan

2.      Bagaimana menentukan bahwa paket tersebut termasuk paket yang harus dilewatkan kejaringan lain atau hanya kejaringan local

3.      Bagaimana mennetukan rote terbaik dan tercepat

4.      Bagaimana jika topologi jaringan mengalami perubahan

5.      Bagaimana jika ada kesalahan jaringan, misalkan perangkat tujuan sedang down atau router lain rusak

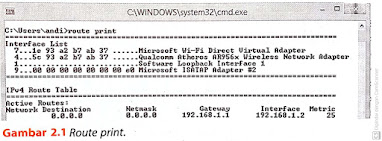

Bagaimana proses routing itu terjadi? Semua berawal dari perangkat pengirim. Dalam hal, ini kita akan analogikan dari sebuah computer Ketika melakukan proses komunikasi. Sebagai contoh, computer kita melakukan proses pengiriman surel ke kamu. Setiap computer yang terhubung dengan jaringan pasti juga memiliki table routing sendiri. Fungsinya, mennetukan bahwa paket data yang dikirim atau diterima termasuk data dari jaringan lainnya. Oleh kareni itu anda pasti sering diminta melakukan konfigurasi pengalamatan IPaddress untuk Gateway. Tujuan IPgateway ini adalah meneruskan paket data yang dikirim dari jaringan lain ke gateway dafaulnya untuk melakukan pengecekan daftar routing yang tersimpan dalam computer ( contoh computer berbasis windows) anda dapat mengetikan perintah c:>route prin pada command prompt

Jika ada pernyataan bahwa routing hanya dimiliki oleh perangkat router, berarti pernyataan tersebut tidak benar. Hal itu karenakan semua proses routing berawal dari host terlebih dahulu. Fungsi dari table routing pada host adalah menyediakan informasi tentang menangani dan melewatkan paket yang dikirimkan dari worktation . infomasi tersebut dapat dibaca dari data yang terkirim, karena meiliki alamat sumber dan alamat tujuan

Berikut penjelasan dari setiap kolom table

1.    IPv4 route table, merupakan subjudul informasi table routing untuk pengalamatan IP address veri 4.

2.    Active router, memberikan informasi tentang daftar routing yang aktif dalam host

3.    Judul kolom network destination (alamat jaringan tujuan), network (sub network) gateway (alamat router), interface (alamat interface yang akan dilewati paket data), dan metric (prioritas pengiriman paket data)

4.    Kolom network destination (alamat jaringan tujuan) memiliki nilai 0.0.0.0 adalah wildcard yang mempresentasikan semua tujuan jaringan yang tidak terdaftar . IP stack akan menggunakan informasi dalam baris ini untuk menentukan bagaimana meneruskan paket yang jaringan tujuannya tidak terdaftar dalam table.

5.    Kolom network ( alamat router) bernilai 0.0.0.0, artinya semua paket data yang di kirimkan tidak terbatas pada subnet mask tertentu.

6.    Kolom gateway (alamat router) dengan IP address 192.168.1.1 berarti setiap kemungkinan paket data dengan tujuan yang tidak terdaftar dan tidak berada dalam jangkauan network akan diarahkan pada IP router 192.168.1.1.

7.    Kolom interface (alamat interface yang akan dilewati paket data) bernilai 192.168.1.2 merupakan alamat interface host atau computer.

8.     Kolom metric, suatu nilai yang digunakan untuk acuan bagi table routing untuk menentukan arah      paket data yang akan di routing. Semakin tinggi nilainya, semakin rendah prioritasnya.

      Perhatian secara detail table routing dalam computer berikut.



Penjelasan:

1.      Baris kesatu sudah di jelaskan sebelumnya

2.      Baris kedua dan ketiga memberikan informasi tentang almat loopback sebagai tujuan pemgujian. RFC atau request for comment dengan network yang berasal dari 127.0.0.0 akan ditangani oleh interface dengan IP address 17.0.0.0 alamat IP yang umum di gunakan untuk pengujian loopback adalah 127.0.0.0. coba lakukan ping 127.0.0.0 dari command prompt computer anda, pastikan hasilnya adalah reply.

3.      Baris kempat menunjukan alamat broadcast RFC yang akan ditangani oleh interface pa IP address 127.0.0.1

4.      Baris kelima merupakan tujuan pengiriman paket data yang memiliki network ID 192.168.1.2. akan dilewatkan melalui interface 192.168.1.2. informasi on link pada gateway menunjukan bahwa tujuan paket tersebut tidak memerlukan rute baru menuju jaringan lain.

5.      Baris keenam menyatakan bahwa pengiriman paket data dengan tujuan 192.168.1.2 tidak memerlukan gateway karena akan dilewat kan melalui interface 192.168.1.2

6.      Baris ketujuh memberikan informasi alokasi alamat broadcast jaringan local yang tidak memerlukan gateway dan dilewatkan melalui interface 192.168.1.2 dengan informasi dari table routing tersebut maka akan didefinisikian bagaimana cara melakukan broadcast pada subnet jaringan local.

7.      Baris kedelapan dan sembilam menyatakan informasi tentang multicast. Jaringan ini secara khusus akan digunakan untuk multicasting dengan tujuan siaran paket data menuju ke subkelompok host tertentu sebagai contoh IP TV. Pada table ini dijelaskan ada dua interface yang dapat digunakan yaitu 127.0.0.1 (local loopback) dan 192.168.1.2.

8.      Baris kesepuluh dan kesebelas merupakan penentuan alamat host yang terdaftar. Jika subnet mask 0.0.0.0, system akan melakukan broadcast ke semua network yang tidak terdaftar dalam table routing, sedangkan wildcard 255.255.255.255 akan memfilter broadcast berdasarkan computer atau host yang terdaftar dalam jaringan.
