GERBANG LOGIKA

A. Gerbang Logika OR

Gerbang Logika OR dalam pengoperasiannya dapat menerima dua atau lebih masukan data dan maneghasilkan sebuah keluaran. Sebuah operasi logika OR akan menghasilkan potensial keluar tinggi (high) yang bernilai 1. Nilai tersebut mubcul jika ada  salah satu masukan data yang berpotensi tinggi (high) atau bernilai 1. Sebagai contoh jika terdapat dua masukan data A,B dan X adalah nilai keluarnnya, rumus pengoperasiannya dapat digambarkan sebagai berikut.

Persamaan Aljabar Boolean gerbang logika OR terhadap dua masukan data dapat dilihat pada table kebenaran dengan dua masukan berikut.

Table kebenaran gerbang logika OR dengan dua masukan

Dari table kebenaran tersebut, dapat diambil kesimpulan bahwa pengoperasian gerbang logika OR akan akan menghasilkan keluaran nilai True, jika ada salah satu input data bernilai True. Sibol gerbang OR di tunjukan pada gambar di bawah.

Gambar symbol rangkaian gerbang logika OR (2 input)

Analogi gerbang logika OR dengan dua masukan data dapat dilihat pada rangkainan Elektronika berikut.

1. Rangkaian elektronika yang terdiri atas dua sakelar yang tersusun parallel dengan output berupa             lampu.

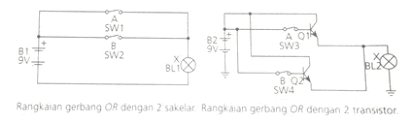

Gambar rangkaian listrik gerbang logika OR

2. Sakelar A (mewakili input data A). Ketika dinyalakan (bernilai true) lampu akan menyala.

Gambar switch A tertutup , lampu menyala

Jika pada gambar logika OR terdapat tiga masukan (inout) data A,B dan C, nilai keluarkan (output) X pada table kebenarnya adalah sebagai berikut.

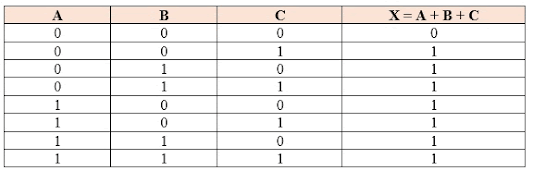

Table kebenaran gerbang OR dengan tiga masukan .

Contoh:

Mendesain rangkaian gerbang logika dengan tiga input data menggunakan aplikasi logic Circuit Designer atau  Elektronics Workbench

B. Gerbang Logika AND

    Contoh:

    Mendesain rangkain gerbang logika AND menggunakan aplikasi Logic Circuit Designer dengan dua     nilai masukan (input).

    1. Jalankan aplikasi Logic Circuit Designer

    2. Desain rangkaian gerbang logika AND  seperti gambar berikut.



Gambar Rangkaian Gerbang Logika AND

    3. Lakukan pengujian table kebenaran gerbang logika AND dengan dua nilai masukan (input) data             lihat cara mendesain gerbang logika AND di bawah ini :

C. Gerbang Logika NOT

    Contoh:

    Mendesain gerbang logika NOT menggunakan aplikasi Logic Circuit Designer.

    1.       Jalankan aplikasi Logic Circuit Designer

    2.       Desain rangkaian gerbang logika NOT  seperti gambar berikut.



Gambar rangkaian gerbang logika NOT



    3. Lakukan pengujian table kebenaran gerbang logika NOT  perhatikan cara mendesain

        gerbang logika NOT di bawah ini :
